Moin moin, mal wieder versuche ich mich erfolglos am auslesen von CanBus Daten.

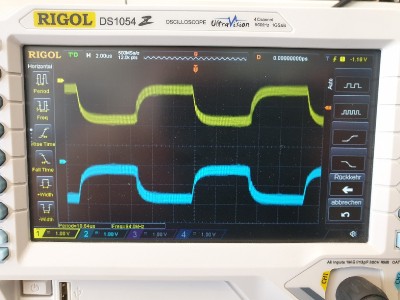

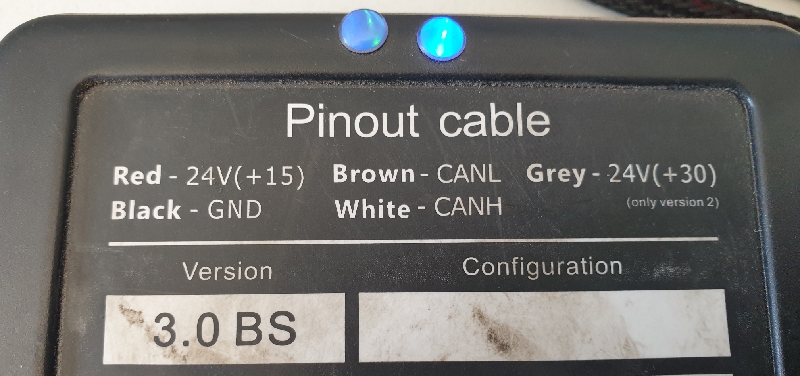

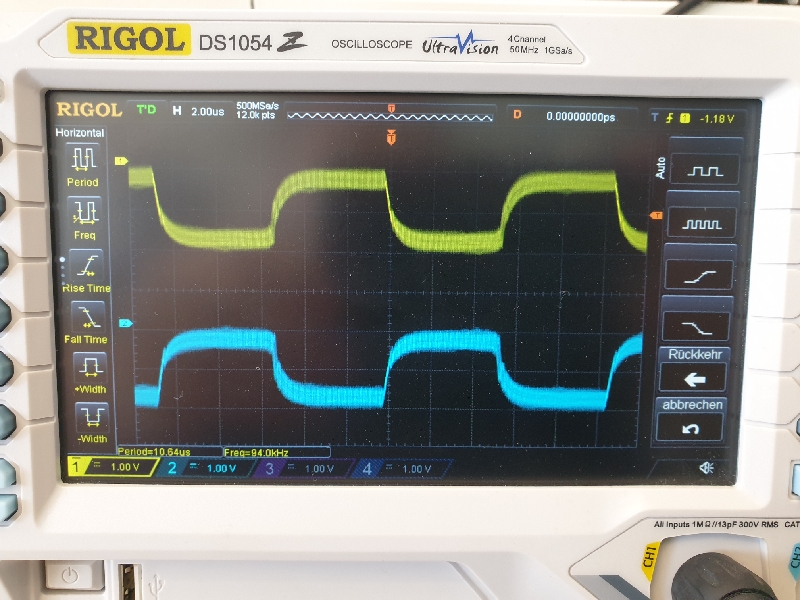

Ein vor mir liegendes Steuergerät (siehe unten) wurde korrekt an die Spannung angeschlossen und dann habe ich mittels Oszilloskop versucht die Daten anzeigen zu lassen. (Siehe Bild)

Weiterhin habe ich einen Logger angeschlossen, welcher keinerlei Aufzeichnungen machte.

Welches gedanklichen oder technischen Fehler mache ich?
Über eure Hilfe wäre ich sehr dankbar.

Gruß


Dateianhänge:
20200415_120135_resize_1.jpg [ 335.66 KiB | 2033-mal betrachtet ]
20200415_120722_resize_2.jpg [ 214.95 KiB | 2033-mal betrachtet ]
Nach oben
 Profil Private Nachricht senden

BeitragVerfasst: Donnerstag 16. April 2020, 06:50
Offline
Administrator
Benutzeravatar

Registriert: Mittwoch 6. Oktober 2004, 09:52
Beiträge: 2071
Irgendein Signal kommt ja wohl an - auch wenn es sehr unsauber scheint, was aber wohl eher an falschen Einstellungen am Meßgerät liegen wird. Oder fehlende Terminierung. Aber ohne Infos zum Steuergerät und den Anschlüssen... Glaskugel?

_________________

:verweis: Alles folgende ist Teil der Antwort und wird oben nicht noch mal explizit wiederholt:

Sieh' in die FAQ! Schaue in die Fahrzeugliste, ob Dein Fahrzeug vorhanden ist. Trage Deine Erfahrungen dort ein und hilf so anderen Nutzern!

Ich freue mich über Infos mit Herstellernummern zu VAG Steuergeräten mit CAN TP 1.6/2.0 oder UDS Protokoll wenn die Pinbelegung (Diagnoseleitungen und Spannungsversorgung) bekannt ist.

Nutze PGP für Deine Emails! (PDF lesen)

Dieser Beitrag kann Werbung enthalten.


Nach oben
 Profil

BeitragVerfasst: Donnerstag 16. April 2020, 14:10
Offline

Registriert: Donnerstag 12. Dezember 2019, 19:31
Beiträge: 4
Vielen Dank für die Rückmeldung.

Ja womöglich mache ich ja etwas falsch...

Könnte mir jemand den generellen Testaufbau erklären?

Bei mir wie gesagt:

Netzteil: 24 V DC
Oszilloskop an Can H u. CAN L

auch den Aufbau eines Can Bus mit zwei 120 Ohm Widerstände zwischen Can H u. Can L erfolgte und es trat das gleiche Signal auf.

Besten Dank fürs Lesen und drüber nachdenken
