OBD-2 Interface AGV Diamex DX60

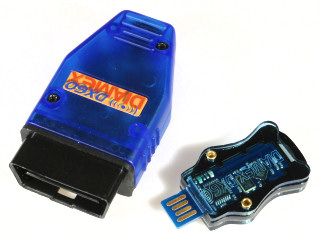

Diamex DX60 Der OBD Adapter DX60 stellt eine Weiterentwicklung des DX35 dar, so daß im wesentlichen auch die Ausführungen zum DX35 gelten. Allerdings ist der DX60 kabellos und wird per Funkverbindung mit dem Diagnosecomputer verbunden. Dazu liegt dem Diagnosestecker ein kleiner Wireless-Stick mit USB-Anschluß bei.
Der Wireless-Stick wird nach einer kurzen Installation als virtueller COM-Port eingerichtet, so daß jedes (Terminal-) Programm, welches auf eine serielle Schnittstelle zugreifen kann, zur Diagnose genutzt werden kann. Die Funkreichweite beträgt ca. 10 bis 15 Meter. Das reicht zwar nicht für eine Diagnoseverbindung von der Wohnung aus oder für den Einsatz auf der Rennstrecke, erspart aber Kabelgewirr bei der Diagnose und ist vor allem beim Einsatz in der Werkstatt/Garage hilfreich, bei der man dann nicht mehr mit dem Laptop im Auto sitzen muß. Zudem sichert die drahtlose Übertragung eine galvanische Trennung zwischen Fahrzeug und Diagnosetool. Wer auf diese Features verzichten kann, ist mit dem billigeren DX35 gut bedient.
Aufpassen muß man etwas bei häufigerem An- und Abstecken des Wireless-Sticks, damit nicht der untere transparente Plastikstreifen der Steckerzunge abbricht oder verbiegt.

Die mitgelieferte Software modiag express 2.0.127 stellt die wichtigsten Diagnosefunktionen zur Verfügung. Allerdings konnte sie nicht den automatisch eingerichteten COM-Port mit relativ hoher Nummer erkennen, so daß es zuerst notwendig war, eine kleinere COM-Portnummer zu vergeben, was analog zu allen virtuellen COM-Ports funktioniert und beim AGV4000 beschrieben ist. Anschließend klappt die Verbindung reibungslos. Im Datenblatt finden sich die wichtigsten Befehle, wenn man selber per Terminal auf das Diagnoseinterface zugreifen will.
